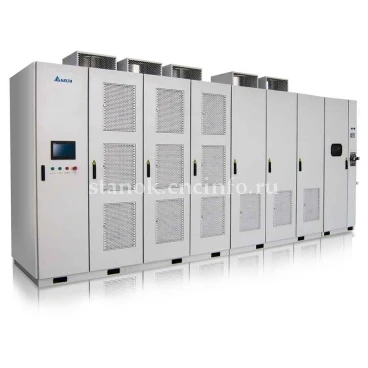

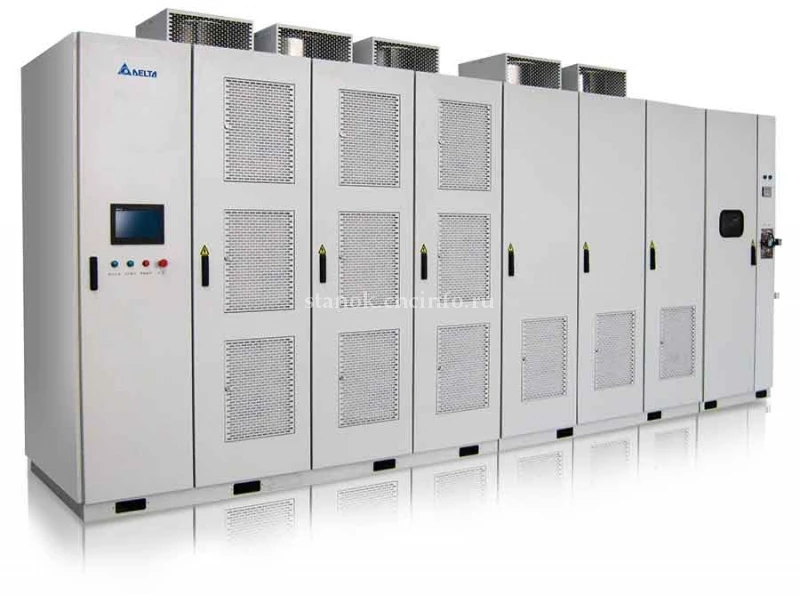

Преобразователь частоты высокого напряжения DELTA ELECTRONICS MVD1000
Артикул MVD1000
Высоковольтные преобразователи частоты Delta (по зарубежной классификации - преобразователи частоты среднего напряжения) являются высокоэффективными компактными надежными энергосберегающими устройствами. В зависимости от типа нагрузки и двигателя, Delta предлагает обычные и векторные преобразователи частоты серии MVD для широкого спектра применений в различных отраслях промышленности. Они обеспечивают превосходный уровень управления процессами, позволяя повысить производительность, снизить потери энергии, улучшить защиту оборудования и сократить расходы на техническое обслуживание. Delta предлагает комплексные готовые решения задач автоматизации с простым управлением частотой вращения двигателей при помощи преобразователей частоты серии MVD.
Артикул товара: MVD1000
ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.
- Низкая стоимость эксплуатации.
- КПД системы более 98.5% (без фазо- сдвигающего трансформатора)
- Оптимальное управление насосом или вентилятором гарантирует максимальную экономию энергии и быструю окупаемость преобразователя частоты
- Упрощенное проектирование системы благодаря встроенному трансформатору, позволяющему организовать трехпроводное подключение сети и двигателя
- Снижение ударных и пиковых нагрузок на механическую систему, предотвращение гидроударов и резких скачков давления воздуха повышает надежность оборудования и сокращает расходы на его ремонт и обслуживание
- Многоуровневое создание выходного напряжения и плавный пуск двигателя сокращают пиковые и ударные нагрузки
Преимущества преобразователей частоты Delta MVD1000:
Преобразователь частоты Delta MVD1000 прост в эксплуатации и обслуживании, а также обладает специальными функциями для интегрирования в различное оборудование и системы.
- Многофазный входной выпрямитель снижает гармонические искажения входного тока в соответствии с IEEE 519-1992
- Конструкция преобразователя обеспечивает многоуровневое создание выходного напряжения и оптимальную работу двигателя
- Улучшенные алгоритмы управления способны адаптироваться под нестабильность сети
- Встроенный ПИД-регулятор улучшает качество поддержания расхода или давления, а значит и управление самим технологическим процессом
- Дружественный интерфейс позволяет легко и просто интегрировать преобразователь частоты в систему
- Задание и отображение текущей частоты (Гц)
- Мощность/напряжение/ток на входе и выходе
- Суммарное время работы
- Состояние привода, байпасных контакторов и автоматических выключателей
- Мониторинг аналоговых входов/выходов
- Аварийные сообщения и предупреждения, функция диагностики аварийных ситуаций
- Функция преодоления провалов напряжения и подхвата вращающегося двигателя позволяют минимизировать перерывы в работе при нестабильном питании
| Превышение тока | Перегрузка двигателя (внешний сигнал) | Короткое замыкание на выходе |
| Перегрузка | Неисправность вентилятора | Потеря фазы на входе/выходе |
| Перегрев трансформатора и/или преобразователя частоты | Открывание двери высоковольтного шкафа | Неисправность связи |
| Пониженное/повышенное напряжение | Контроль давления воздуха в шкафу | Замыкание выходной фазы на землю |
- Низкий уровень гармоник на входе и выходе (6 кВ)
- Практически синусоидальная форма на выходе
- Не требуется дополнительных выходных фильтров
- Не нужно уменьшать номинальную мощность двигателя
- Низкое du/dt, предотвращающее повреждение изоляции двигателя и кабелей
- Отсутствие пульсаций момента из-за гармоник на выходе
Основные области применения:
Производство электроэнергии
Нагнетательный вентилятор, вытяжной вентилятор, питательный насос котла, насос контура охлаждения, компрессор, циркуляционный насос, насос конденсатаНефтегазовая промышленность
Газовый компрессор, погружной насос, перекачивающий/магистральный насос, откачивающий насос, питательный насосГорное дело
Вентилятор системы вентиляции, нагнетательный вентилятор, шламовый насос, питательный насос, газовый компрессор, воздуходувка доменной печиМеталлургия
Дутьевой вентилятор, вытяжной вентилятор, вентилятор рукавного фильтра, насос системы удаления окалины, питательный насос, повысительный насос, воздуходувка намоточного устройства, воздуходувка печи, газовый компрессорПроизводство цемента
Вытяжной вентилятор печи обжига, вентилятор рукавного фильтра, вентилятор сепаратора, вытяжной вентилятор мельницыЖКХ
Приточной вентилятор, вытяжной вентилятор, насос сточных вод, насос пресной воды (1-й и 2-й подъем), насос подпитки
Для заказов на сумму более 50000 тр. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

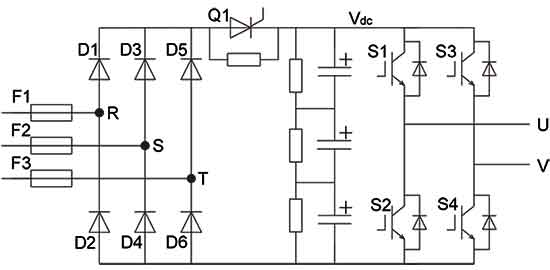

Схема силовой ячейки
З-х фазное питание низкого напряжения подается на вход силовой ячейки от вторичной обмотки трасформатора. 3-х фазный диодный выпрямитель заряжает сглаживающий конденсатор, который питает однофазный инвертор в виде H-моста, сформированного 4 IGBT-транзисторами. Силовые ячейки по оптоволоконному кабелю получают ШИМ сигнал управления IGBT-транзисторами S1~S4. В результате каждая ячейка генерирует на выходе однофазный ШИМ-сигнал.
- 3-х фазный диодный выпрямитель
- Сглаживающий конденсатор в цепи постоянного тока
- Инвертор на IGBT-транзисторах
- Драйверы IGBT, плата управления, вспомогательный источник питания
Преимущества
- Компактность
- Простота
- Легкость монтажа и обслуживания
