Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-F
Артикул VFD-F
Основные области применения VFD-F:
Системы вентиляции, дымососы, системы канализации, системы холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.
Артикул товара: VFD-F
ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.
- Выходная частота: 0.1~120Гц
- Настраиваемая характеристика V/F
- Автоматическое энергосбережение
- ПИД-регулятор
- Веерное управление группой насосов (вентиляторов)
- Автоматический перезапуск
- 15 предустановленных скоростей
- Автоматическое пошаговое управление
- Связь по MODBUS (скорость до 38400 бит/сек), а так же модули Profibus DP, DeviseNet, LonWorks
Uпит, В | Диапазон мощностей, кВт |
---|---|
3Ф/380В | 0.75 - 220 |
Особенности.
- Серия оптимизирована для работы с насосами и вентиляторами.
- Автоматический подъем начального пускового момента и компенсация скольжения при увеличении нагрузки.
- Диапазон регулировки выходной частоты 0.1...120 Гц.
- Перегрузка 120% в течение 1 мин.
- Встроенный ПИД-регулятор для эффективной работы в замкнутой системе регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.
- Автоматическое энергосбережение при работе с насосами и вентиляторами.
- Каскадное (веерное) управление группой электродвигателей (до 4-х), с возможностью их плавного пуска и последующего подключения напрямую к питающей сети.
- Широкие возможности задания вольт/частотной характеристики U/F (пять встроенных характеристик и одна, задаваемая пользователем).
- Синхронизация с вращающимся двигателем.
- Автостабилизация (AVR) напряжения на двигателе при изменении напряжения сети.
- Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).
- Независимое задание и выбор 4-х времен разгона/замедления.
- Последовательный интерфейс RS-485 (протокол Modbus) со скоростью до 38 400 бод.
- Встроенный пульт управления с пятиразрядным светодиодным индикатором красного свечения, снимаемый для выноса, например, на дверцу шкафа.
- 11 дискретных входов (из них, 8 многофункциональных программируемых).
- 3 аналоговых входа (4...20мА, 4...20мА, 0...10В).
- 2 релейных (возможно расширение до 8) многофункциональных программируемых выхода.
- 2 программируемых аналоговых выхода.
Класс напряжения | 380 В | ||||||||||||||||||||
Модель VFDхххF43A | 007 | 015 | 022 | 037 | 055 | 075 | 110 | 150 | 185 | 220 | 300 | 370 | 450 | 550 | 750 | 900 | 1100 | 1320 | 1600 | 1850 | 2200 |
Ном. мощность двигателя, кВт | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | 160 | 185 | 220 |
Номинальная выходная мощность ПЧ, кВА | 2.3 | 3.2 | 4.2 | 6.5 | 10 | 14 | 18 | 25 | 29 | 34 | 46 | 56 | 69 | 84 | 114 | 137 | 168 | 198 | 236 | 282 | 328 |
Ном. выходной ток ПЧ, А | 2.7 | 4.2 | 5.5 | 8.5 | 13 | 18 | 24 | 32 | 38 | 45 | 60 | 73 | 91 | 110 | 150 | 180 | 220 | 260 | 310 | 370 | 430 |
Максимальное выходное напряжение, В | Равно входному (для Uвх = 380В максимальное выходное напряжение равно 380В) | ||||||||||||||||||||
Диапазон вых. частоты | Регулируется от 0.10 до 120.00 Гц (выходной ток синусоидальный) с дискретностью 0.01 Гц | ||||||||||||||||||||
Несущая частота ШИМ, кГц | 4 - 10 | 3 - 9 | 2 - 6 | 1 - 3 | |||||||||||||||||
Ном. входной ток ПЧ, А | 3.2 | 4.3 | 5.9 | 11.2 | 14 | 19 | 25 | 32 | 39 | 49 | 60 | 73 | 91 | 120 | 160 | 160 | 200 | 240 | * | * | * |
Параметры питающей сети | 3фазы (342 - 528)В переменного тока частотой (47 - 63) Гц | ||||||||||||||||||||
Перегрузочная способность | 120% от номинального тока при температуре окружающей среды <+40°С в течение 1 мин. через каждые 10 мин | ||||||||||||||||||||
Характеристики момента | Автоматическая компенсация момента и скольжения. Пусковой момент может быть до 150% на 1 Гц в теч. 2сек через каждые 20 сек при температуре радиатора <+60°С | ||||||||||||||||||||
Характеристика U/f | Устанавливается пользователем, для насосов и вентиляторов - 4 различные кривые | ||||||||||||||||||||
Способ охлаждения | принудительный, вентилятором | ||||||||||||||||||||
Температура хранения | -20...+60°С | ||||||||||||||||||||
Рабочая температура | -10...+40°С | ||||||||||||||||||||
Относительная влажность | не более 90% (без образования конденсата) | ||||||||||||||||||||
Место установки | Не выше 1000 м над уровнем моря. | ||||||||||||||||||||
Допустимая вибрация | 9,80665 м/сек2 (1g) менее 20 Гц, и 5,88 м/сек2 (0.6g) менее 20...50 Гц |
Размеры VFD-F:
Модель | W | W1 | H | H1 | D |
VFD007F43A VFD015F43A VFD022F43A VFD037F43A |
150 | 135 | 260 | 244.3 | 160.2 |
VFD055F43B VFD075F43B VFD110F43A VFD150F43A |
200 | 185.6 | 323 | 303 | 183.2 |
VFD185F43A VFD220F43A VFD300F43A |
250 | 226 | 403.8 | 384 | 205.4 |
VFD370F43A VFD450F43A VFD550F43A VFD750F43A |
370 | 335 | 589 | 560 | 260 |
VFD900F43A VFD1100F43A |
425 | 385 | 660 | 631 | 264 |

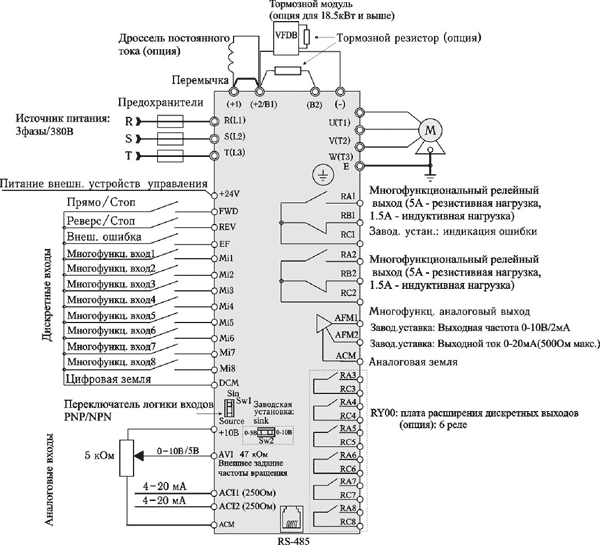

Схема подключения:
