Ошибки позиционирования ЧПУ и брак детали: как найти и устранить причину
Деталь, которая внезапно перестала укладываться в допуск, редко говорит сама за себя: стойка ЧПУ не всегда выдаёт аварию, программа отрабатывает без остановок, а размер «плавает» на десятые или сотые доли миллиметра. Причина обычно лежит в контуре позиционирования — механике оси, датчике обратной связи или настройках сервопривода, — и найти её без системного подхода можно потратить не один день. В этой статье разбираем, какие узлы отвечают за точность позиционирования, какие симптомы указывают на конкретный узел и в каком порядке вести диагностику, чтобы не менять исправные детали наугад.
- Что называют ошибкой позиционирования и как она проявляется в детали
- Механические причины: люфты, износ ШВП, тепловое расширение
- Ошибки датчиков обратной связи: энкодеры и линейки
- Электрические и настроечные причины: параметры привода и компенсация
- Методика диагностики: как локализовать причину по шагам
- Как выбрать датчик или линейку на замену
- Профилактика и типичные ошибки обслуживания
- Заключение
Что называют ошибкой позиционирования и как она проявляется в детали
Ошибка позиционирования — это расхождение между координатой, заданной программой ЧПУ, и фактическим положением рабочего органа станка (стола, шпиндельной головки, суппорта). Контур управления осью строится по замкнутой схеме: контроллер выдаёт задание, привод перемещает узел, датчик обратной связи (энкодер на двигателе или линейная измерительная линейка на оси) сообщает фактическое положение, стойка сравнивает его с заданным и корректирует управляющий сигнал. Если в любом звене этой цепи появляется погрешность, деталь получает отклонение размера, не связанное с программой или инструментом.
На практике ошибка позиционирования проявляется по-разному:
- систематическое смещение размера в одну сторону на всей партии — часто указывает на компенсацию хода винта или тепловой дрейф;
- случайный разброс размера от детали к детали без видимой закономерности — типично для люфта, загрязнённого датчика или наводок в кабеле;
- уступ или «ступенька» на контуре в одном и том же месте траектории — признак механического препятствия, задира направляющей или сбоя счёта импульсов датчика;
- нарастающая погрешность в течение смены — почти всегда тепловое расширение шарико-винтовой передачи (ШВП) или корпуса шпинделя.
Прежде чем разбирать электронику, стоит зафиксировать характер отклонения: направление, повторяемость, зависимость от времени работы и от направления движения оси. Это экономит часы диагностики.
Механические причины: люфты, износ ШВП, тепловое расширение
Механическая часть — первый кандидат на проверку, потому что она изнашивается физически и не всегда выдаёт код ошибки. Основные источники механических погрешностей позиционирования:
- Люфт в паре ШВП — гайка. Со временем шарики и дорожки качения изнашиваются, зазор растёт, и при реверсе оси появляется «мёртвый ход» — ось не сразу начинает движение в обратную сторону. На детали это выглядит как систематическая ошибка размера, зависящая от направления подхода инструмента.
- Люфт в муфте между двигателем и винтом. Разбитая упругая муфта или ослабленный шпоночный паз дают такой же эффект люфта, но проявляются на меньшей нагрузке и часто сопровождаются стуком при реверсе.
- Износ или загрязнение направляющих. Повышенное трение приводит к неравномерному ходу, приводу приходится «догонять» заданную траекторию, из-за чего контур получается неровным.
- Тепловое расширение винта ШВП. При длительной работе на высоких скоростях подачи винт нагревается и удлиняется, ноль оси уходит на десятки микрон. Проблема характерна для станков без датчика температуры винта и без активной компенсации.
- Ослабленное крепление датчика обратной связи. Если линейка или редуктор энкодера закреплены неплотно, при вибрации нарушается связь между реальным перемещением и показанием датчика.
Механические причины проверяются вручную: покачиванием оси при снятом усилии привода, замером люфта индикатором, контролем нагрева винта и корпуса подшипника после часа работы на характерных режимах. Если после механического ремонта отклонение сохраняется, переходят к контуру измерения.
Ошибки датчиков обратной связи: энкодеры и линейки
Датчик обратной связи — это «глаза» системы ЧПУ: контроллер верит именно его показаниям, а не тому, что реально происходит с осью. Существует два основных типа датчиков положения:
- Инкрементальные и абсолютные энкодеры на валу двигателя — измеряют угол поворота ротора, а положение оси вычисляется через передаточное отношение винта. Такая схема не видит люфт и износ винта напрямую.
- Линейные измерительные датчики (линейки), установленные непосредственно на подвижном узле станка, — измеряют реальное перемещение стола или каретки, независимо от состояния передачи. Подробнее о принципе работы такого узла рассказано в статье про линейный энкодер.
Типичные неисправности датчиков, приводящие к браку:
- загрязнение измерительной шкалы или считывающей головки — пропуск и «дребезг» импульсов, особенно на оптических линейках без герметичного корпуса;
- механический зазор в креплении шкалы или самого датчика — паразитные колебания сигнала при вибрации станка;
- деградация сигнала SRAM (энергонезависимой памяти) абсолютного датчика или потеря референтной метки у инкрементального — ось «теряет ноль» после перезапуска;
- повреждение кабеля датчика — наводки, обрывы экрана, ложные срабатывания счётчика импульсов.
Для станков с линейками Heidenhain и аналогичными системами имеет смысл сразу проверить сигнал на осциллографе или через диагностический режим стойки — искажённая форма сигналов А/В или деградация амплитуды видна сразу, без разборки датчика. Подробный разбор причин сбоя чтения энкодера — в статье об ошибках чтения энкодера.

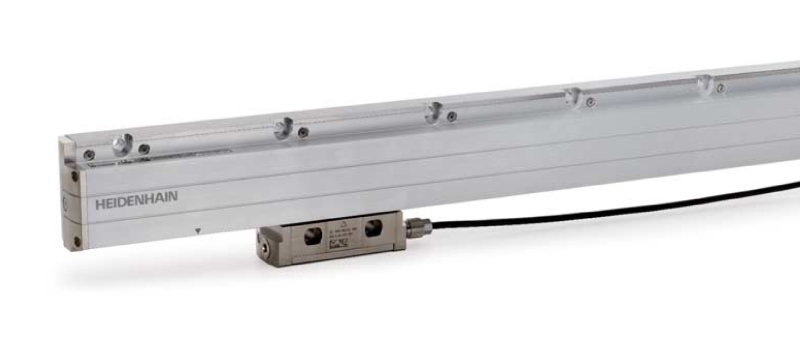

Линейный датчик прямого измерения положения оси, устанавливается на направляющую станка и даёт контроллеру реальное перемещение узла независимо от износа ШВП.
Аналог LF 185/185C для осей с большим ходом; ставится взамен изношенного датчика при потере точности позиционирования по одной из координат.
Электрические и настроечные причины: параметры привода и компенсация
Даже исправная механика и исправный датчик не гарантируют точность, если неверно выставлены параметры контура регулирования или компенсации. Здесь стоит проверить несколько групп настроек:
- Коэффициенты усиления контура положения (position loop gain). Слишком низкое усиление даёт запаздывание отработки, слишком высокое — колебания и перерегулирование при подходе к точке.
- Компенсацию люфта (backlash compensation) и компенсацию хода винта (pitch error compensation). Если параметры не обновлялись после ремонта механики или замены винта, стойка продолжает вносить поправку, которая больше не соответствует реальному состоянию оси.
- Настройки сервоусилителя — токи ограничения, параметры ПИД-регулятора скорости, которые задаются в приводе и влияют на плавность разгона и торможения оси.
- Помехи в силовых и сигнальных цепях. Плохое заземление, пробитая изоляция кабеля энкодера, наводки от соседнего силового кабеля дают случайные сбои позиционирования, которые сложно повторить намеренно.
Если станок недавно проходил ремонт с заменой сервопривода или сервоусилителя, а брак появился сразу после этого, в первую очередь проверяют, перенесены ли заводские параметры компенсации и усиления, а не только базовые настройки двигателя.
Методика диагностики: как локализовать причину по шагам
Хаотичная замена деталей — самый дорогой способ найти причину. Правильный порядок движется от простого и дешёвого к сложному и дорогому:
- Зафиксировать характер брака. Направление отклонения, повторяемость, зависимость от времени работы, от направления подхода — как описано в первом разделе.
- Проверить архив параметров и историю сигналов тревоги. Многие стойки ЧПУ пишут в журнал события servo lag, position error, encoder alarm ещё до того, как ошибка станет критичной для остановки станка. Разбор системных кодов удобно вести по справочнику кодов ошибок Fanuc или аналогичному справочнику по вашей стойке.
- Проверить механику при снятом усилии оси. Ручное покачивание, замер люфта индикатором на конце оси, контроль нагрева ШВП после цикла работы.
- Проверить сигнал датчика обратной связи. Осмотр шкалы и головки на загрязнение, проверка крепления, при возможности — осциллограмма сигналов на разъёме датчика.
- Сравнить параметры компенсации и усиления с паспортными значениями. Особенно после ремонта или замены узлов оси.
- Провести контрольное измерение точности станка. Замер позиционирования по оси с помощью лазерного интерферометра или контрольной оправки даёт объективную картину и позволяет отделить систематическую погрешность от случайной.
Ошибки шпинделя иногда путают с ошибками линейного позиционирования, особенно при резьбонарезании и жёсткой синхронизации по оси Z. Если брак проявляется именно на операциях с участием шпинделя, стоит отдельно проверить датчик его вращения — подробнее в статье о диагностике шпинделя.
| Симптом на детали | Вероятная причина | Что проверить первым делом |
|---|---|---|
| Систематическое смещение размера в одну сторону | Ошибка компенсации хода винта, износ ШВП | Параметры pitch error compensation, люфт оси |
| Размер зависит от направления подхода | Люфт в передаче или муфте | Backlash compensation, ручной люфт индикатором |
| Случайный разброс без закономерности | Загрязнение датчика, наводки в кабеле | Сигнал энкодера/линейки на осциллографе, экран кабеля |
| Нарастающее отклонение к концу смены | Тепловое расширение ШВП или шпинделя | Температура винта, наличие термокомпенсации |
| Уступ в одном месте траектории | Задир направляющей, сбой счёта импульсов | Состояние направляющих, референтная метка датчика |
Как выбрать датчик или линейку на замену
Если диагностика подтвердила, что причина в датчике обратной связи, замену подбирают строго по параметрам исходного узла, а не «на глаз похожий». Ключевые критерии:
- Тип измерения — инкрементальный или абсолютный. Замена абсолютного датчика на инкрементальный требует изменения логики поиска нуля оси и не всегда возможна без перенастройки стойки.
- Интерфейс связи — например, EnDat (цифровой протокол передачи положения и параметров датчика, распространён у Heidenhain) или аналоговые синус-косинусные сигналы. Несовпадение интерфейса делает датчик несовместимым со стойкой напрямую.
- Разрешение и точность — шаг измерительной шкалы должен соответствовать требуемому классу точности станка, иначе даже исправный новый датчик не устранит брак.
- Длина измерения и монтажные размеры — для линейных датчиков совпадение по длине рабочего хода и посадочным размерам критично, при подборе последователя ориентируются на маркировку исходного датчика.
- Совместимость по разъёму и кабелю — часто дешевле и быстрее заказать датчик с оригинальным разъёмом, чем переделывать кабельную трассу.
Отдельно стоит проверить и датчик вращения шпинделя, если брак связан с операциями резьбонарезания или жёсткой синхронизацией по оси. Такие датчики устанавливаются на шпиндельном узле и формируют сигнал для синхронизации оборотов с подачей.
Датчик синхронизации оборотов шпинделя, применяется при диагностике брака на операциях резьбонарезания и жёсткой синхронизации по оси Z.
Для линейных осей полезно сверяться со статьёй о подборе и замене линейных датчиков Heidenhain, а весь ассортимент измерительных систем удобно смотреть в разделе измерительные датчики и системы.
Профилактика и типичные ошибки обслуживания
Часть проблем с позиционированием проще предотвратить, чем диагностировать постфактум:
- Регулярно контролировать чистоту измерительных шкал и защитных сильфонов линеек — попадание СОЖ и стружки одна из основных причин выхода из строя оптических датчиков.
- Не игнорировать периодическую проверку геометрической точности станка лазерным интерферометром — систематический дрейф винта проще скорректировать компенсацией, чем ждать выхода детали за допуск.
- После любого механического ремонта оси (замена муфты, регулировка люфта, замена подшипников ШВП) обязательно пересчитывать и обновлять параметры компенсации хода винта в стойке.
- Не путать симптомы датчика с симптомами привода: «дребезжащий» сигнал энкодера иногда лечится заменой кабеля, а не самого датчика — стоит проверить экранирование и разъёмы прежде, чем заказывать новый узел.
- Хранить запасной комплект под конкретную модель станка (энкодер, линейка, при необходимости — шарико-винтовая передача) снижает время простоя при внезапном отказе.
Отдельно стоит упомянуть частую ошибку обслуживающего персонала: попытку «компенсировать» механический люфт программными коррекциями без ремонта самого узла. Такая мера временно скрывает симптом, но не устраняет причину и ускоряет дальнейший износ передачи.
FAQ: частые вопросы
Можно ли устранить ошибку позиционирования только программной компенсацией, без ремонта механики?
Частично да, если причина в стабильном систематическом смещении вроде теплового удлинения винта. Но при люфте или износе передачи компенсация лишь маскирует симптом и не останавливает дальнейший износ узла.
Как отличить неисправность датчика обратной связи от неисправности привода?
Проще всего сравнить заданное и фактическое положение в диагностическом режиме стойки: если сигнал датчика искажён независимо от команды привода, проблема в измерительном контуре, если привод не успевает отработать корректную команду — дело в приводе или настройках усиления.
Почему брак появляется только на высоких скоростях подачи?
Чаще всего это тепловое расширение шарико-винтовой передачи или недостаточное усиление контура положения, из-за которого привод не успевает отработать быстрое перемещение без запаздывания.
Нужно ли менять линейку целиком, если загрязнилась только считывающая головка?
Не обязательно: для многих линейных датчиков головка и шкала обслуживаются отдельно, и очистка или замена только головки часто восстанавливает точность без полной замены узла.
Как часто нужно проверять точность позиционирования станка лазерным интерферометром?
Периодичность зависит от интенсивности эксплуатации и требований к точности детали; общей нормой считается проверка не реже одного раза в год, точный интервал уточняйте по регламенту обслуживания станка.
Заключение
Ошибка позиционирования почти никогда не возникает из ниоткуда: за ней стоит конкретный узел — механика оси, датчик обратной связи или настройки контура регулирования, — и системная диагностика от простого к сложному обычно находит причину за несколько часов, а не дней. Ключ к точной локализации — фиксация характера брака и последовательная проверка звеньев контура, а не замена деталей «на всякий случай».
Если самостоятельная диагностика не даёт результата или требуется точный подбор датчика, линейки либо привода под конкретную модель станка, обратитесь к специалистам ООО «Эффективное производство» — поможем определить причину и подобрать совместимые комплектующие с учётом интерфейса, точности и монтажных размеров вашего оборудования.
