Преобразователи угловых перемещений ВЕ-178А
Фотоэлектрический преобразователь угловых перемещений тип BE предназначен для преобразования угла поворота вращающегося объекта (вала) в электрические сигналы, позволяющие определить угол его поворота.
Преобразователи угловых перемещений моделей ВЕ178АБ.5В-TTL и ВЕ178АБ.15В-TTL широко применяются в промышленности, предназначены для использования в системах автоматического регулирования и для информационной связи по положению между исполнительными механизмами станка, промышленного роботом устройством числового программного управления, а также в системах автоматического и автоматизированного контроля, регулирования и управления других областей техники.
Инкрементальные датчики вращения и датчики угла при вращении формируют сигналы, по которым принимающее устройство определяет текущее положение координаты путем подсчета числа сигналов счетчиком. Для привязки системы отсчета датчики имеют референтную метку ("маркер"), одну на оборот, через которую нужно пройти после включения оборудования.
Технические характеристики
| Наименование параметров | Данные | |
| ВЕ178АБ.5В-TTL | ВЕ178АБ.15В-TTL | |
| Напряжение питания, B/ток потребления, A | 5/0,16 | 15/0,14 |
| Форма выходных сигналов | прямоугольная | |
|
Уровень выходных сигналов: - в состоянии лог."0", B, не более - в состоянии лог."1", B, не менее |
0,5 2,4 |
1,5 10 |
| Количество периодов выходных сигналов за один оборот вала | 1000, 1024, 2500 | |
| Диапазон частот формирования импульсов, кГц | до 130 | |
| Класс точности | 8-300'', 7-150'' | |
| Исполнение конструктивное (степень защиты) | IP64 | |
| Масса, кг | 0,39 | |
По отдельному заказу возможно изготовление преобразователей с другим количеством выходных сигналов.
Центроискатели индикаторные
Инструмент для координатно-расточных станков.
Центроискатель индикаторный предназначен для предварительной наладки станков: центровки оси шпинделя станка с осью отверстия по внутренней поверхности или поверхностью по внешней окружности в диапазоне от 8 мм до 250 мм. Центроискатели 6201-4002 (рисунок 1) и 6201-4003 (рисунок 2) выпускают с различными типами хвостиков, что дает возможность использовать их на станках с различными типами конуса шпинделя.
Возможные варианты исполнения приведены в таблице 1.
Центроискатели применяются комплектно с индикаторами, указанными в таблице 2.
Индикатор в комплекте с центроискателем не поставляется.
Таблица 1
| Обозначение | Хвостовик | К* | Обозначение | Хвостовик | К* |
| 6201-4003 | ГОСТ 25827 исп. 3 | 40 | -13 | MAS 403 | 40 |
| -01 | 50 | -14 | 45 | ||
| -02 | 30 | -15 | 50 | ||
| -03 | 45 | -16 | DIN 2080 | 40 | |
| -04 | Конус Морзе | 2 | -17 | 45 | |
| -05 | 3 | -18 | 50 | ||
| -06 | 4 | 6201-4002 | Конус Морзе | 3 | |
| -07 | 5 | -01 | Цилиндрический d 20 | - | |
| -08 | 6 | ||||
| -09 | DIN 69871-A | 30 | |||
| -10 | 40 | ||||
| -11 | 45 | ||||
| -12 | 50 |
Схема настройки инструмента для контроля
При центровке внутреннего отверстия винт поз.1 устанавливается по рис.3.
При центровке внешней поверхности винт поз.1 устанавливается по рис.4.
Основное отличие конструкции центроискателя 6201-4003 в том, что при наличии у заказчика модульных систем 6300-4021...-4025 можно заказывать центроискатели без хвостовиков.
Таблица 2
| Индикатор часового типа | Предел измерений | Цена деления, класс |
| ИЧ- 2 | 0 – 2 мм | 0,01 мм, 1, 2 |
| ИЧ- 5 | 0 – 5 мм | |
| ИЧ- 10 | 0 – 10 мм |
Калибр-пробки гладкие двухсторонние и односторонние со вставками диаметром от 3 до 100 мм.
Калибр-пробки предназначены для контроля отверстий с допусками от 6 до 17 квалитета.
| Обозначение | D, мм | Квалитет |
| 8133-4007 | От 3 до 6 | 6-17 |
| 8133-4009 | Свыше 6 до 50 | |
| 8133-4010 | ПР Свыше 50 до 75 | |
| 8133-4011 | НЕ Свыше 50 до 75 | |
| 8136-4001 | ПР Свыше 50 до 100 | |
| 8136-4002 | НЕ Свыше 50 до 100 |
Пробки резьбовые со вставками двухсторонние и односторонние.
Пробки резьбовые нужны для контроля метрической резьбы по ГОСТ 9150-2002 с полями допусков по ГОСТ 16093-81
| Обозначение | D, мм | Поля допусков |
| 8221-4001 | От 3 до 50 | По ГОСТ 16093-81 |
| 8221-4013 | ПР От 50 до 100 | |
| 8221-4014 | НЕ От 50 до 100 |
Угольник поверочный лекальный цилиндрический 90º типа УЛЦ по ГОСТ 3749-77.
| Обозначение | D, мм | H, мм |
| 8410-4113-00 | Ø 80 | 180 |
| 8410-4113-01 | Ø 100 | 250 |

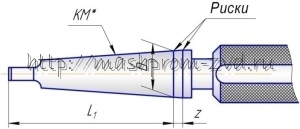

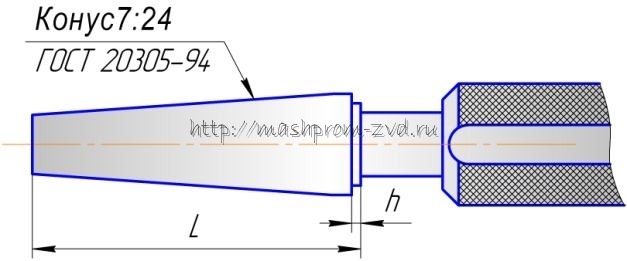

Калибр для проверки внутренних конусов Морзе без лапки, тип 1.
Калибры предназначены для комплексного контроля Конусов инструментов 4, 5, 6, 7, 8 степеней точности с допусками по ГОСТ 2848-75 и размерами по ГОСТ 25557-2006 и ГОСТ 9953-82.
| Обозначение | Конус | Степень точности | D | I1 (h12) | Z ± 0,05 | |
| Номинал. | Пред.откл. | |||||
| 8321-4005-00 | Морзе 1 | АТ4; АТ5; АТ6; АТ7; АТ8 | 12,065 | + 0,008 | 54,5 | 1,0 |
| -01 | Морзе 2 | АТ4; АТ5; АТ6; АТ7; АТ8 | 17,780 | 65,0 | ||
| -02 | Морзе 3 | АТ4; АТ5; АТ6; АТ7; АТ8 | 23,825 | + 0,009 | 82,1 | |
| -03 | Морзе 4 | АТ4; АТ5; АТ6; АТ7; АТ8 | 31,267 | + 0,011 | 103,8 | 1,5 |
| -04 | Морзе 5 | АТ4; АТ5; АТ6; АТ7; АТ8 | 44,399 | 130,9 | ||
| -05 | Морзе 6 | АТ4; АТ5; АТ6; АТ7; АТ8 | 63,348 | + 0,013 | 183,5 | 2,0 |
| -06 | Контр.калибр Морзе 1-К | АТ6; АТ7; АТ8 | 12,065 | + 0,008 | 54,5 | 1,0 |
| -07 | Контр.калибр Морзе 2-К | АТ6; АТ7; АТ8 | 17,780 | 65,0 | ||
| -08 | Контр.калибр Морзе 3-К | АТ6; АТ7; АТ8 | 23,825 | + 0,009 | 82,1 | |
| -09 | Контр.калибр Морзе 4-К | АТ6; АТ7; АТ8 | 31,267 | + 0,011 | 103,8 | 1,5 |
| -10 | Контр.калибр Морзе 5-К | АТ6; АТ7; АТ8 | 44,399 | 130,9 | ||
| -11 | Контр.калибр Морзе 6-К | АТ6; АТ7; АТ8 | 63,348 | + 0,013 | 183,5 | 2,0 |
| -12 | Морзе укороченный B12 | АТ6; АТ7; АТ8 | 12,065 | + 0,008 | 19,5 | 1,0 |
| -13 | Морзе укороченный B16 | АТ6; АТ7; АТ8 | 15,733 | 25,0 | ||
| -14 | Морзе укороченный B18 | АТ6; АТ7; АТ8 | 17,780 | 33,0 | ||
| -15 | Морзе укороченный B22 | АТ6; АТ7; АТ8 | 21,793 | + 0,009 | 41,6 | |
| -16 | Морзе укороченный B24 | АТ6; АТ7; АТ8 | 23,825 | 51,6 | ||
| -17 | Морзе 0 | АТ4; АТ5; АТ6; АТ7; АТ8 | 9,045 | + 0,006 | 51,0 | |
| -18 | Морзе укороченный B10 | АТ6; АТ7; АТ8 | 10,094 | + 0,008 | 15,5 | |
| -19 | Морзе укороченный B42 | АТ6; АТ7; АТ8 | 31,267 | + 0,011 | 52,3 | 1,5 |
| -20 | Морзе укороченный B45 | АТ6; АТ7; АТ8 | 44,399 | 65,9 | ||
| -21 | Контр.калибр Морзе 0-К | АТ4; АТ5; АТ6; АТ7; АТ8 | 9,045 | + 0,006 | 51,0 | 1,0 |
| -22 | Морзе укороченный B7 | АТ6; АТ7; АТ8 | 7,067 | 12,0 | ||
| -27 | Контр.калибр Морзе B22-К | АТ6; АТ7; АТ8 | 21,793 | + 0,009 | 41,6 | 1,0 |
| -28 | Контр.калибр Морзе B24-К | АТ6; АТ7; АТ8 | 23,825 | 51,6 | ||
| -29 | Контр.калибр Морзе B32-К | АТ6; АТ7; АТ8 | 31,267 | + 0,011 | 58,8 | 1,5 |
| -30 | Контр.калибр Морзе B45-К | АТ6; АТ7; АТ8 | 44,399 | 72,4 | ||

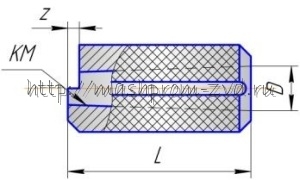

Калибр-втулка для проверки наружных конусов Морзе без лапки,тип 1.
Калибры предназначены для комплексного контроля Конусов инструментов 6, 7, 8 степеней точности с допусками по ГОСТ 2848-75 и размерами по ГОСТ 25557-2006 и ГОСТ 9953-82.
| Обозначение | Конус | Степень точности | D | L(h10) | Z ± 0,05 |
| Номинал | |||||
| 8322-4014-00 | Морзе 1 | АТ4; АТ5; АТ6; АТ7; АТ8 | 12,065 | 53,5 | 1,4 |
| -01 | Морзе 2 | АТ4; АТ5; АТ6; АТ7; АТ8 | 17,780 | ||
| -02 | Морзе 3 | АТ4; АТ5; АТ6; АТ7; АТ8 | 23,825 | 81,0 | 1,6 |
| -03 | Морзе 4 | АТ4; АТ5; АТ6; АТ7; АТ8 | 31,267 | 102,5 | 2,0 |
| -04 | Морзе 5 | АТ4; АТ5; АТ6; АТ7; АТ8 | 44,399 | 129,5 | |
| -05 | Морзе 6 | АТ6; АТ7; АТ8 | 63,348 | 182,0 | 2,4 |
| -06 | Морзе укороченный B18 | АТ7; АТ8 | 17,780 | 32,0 | 1,4 |
| -07 | Морзе укороченный B24 | АТ7; АТ8 | 23,825 | 50,5 | 1,6 |
| -08 | Морзе укороченный B22 | АТ7; АТ8 | 21,793 | 40,5 | |
| -09 | Морзе укороченный B12 | АТ7; АТ8 | 12,065 | 18,5 | 1,4 |
| -11 | Морзе укороченный B10 | АТ7; АТ8 | 10,094 | 14,5 | 1,0 |
| -12 | Морзе укороченный B16 | АТ7; АТ8 | 15,783 | 27,0 | |
| -13 | Морзе укороченный B32 | АТ7; АТ8 | 31,267 | 51,0 | 2,0 |
| -14 | Морзе укороченный B45 | АТ7; АТ8 | 44,399 | 64,5 | |
| -16 | Морзе укороченный B7 | АТ6; АТ7; АТ8 | 7,067 | 11,0 | 1,0 |
Калибр для проверки внутренних конусов Морзе с лапкой, тип 2.
Калибры предназначены для комплексного контроля конусов инструментов 4, 5, 6, 7, 8 степеней точности с допусками по ГОСТ 2848-75 и размерами по ГОСТ 25557-2006 и ГОСТ 9953-82.
| Обозначение | Конус | Степень точности | D | I1(h12) | Z ± 0,05 | |
| Номинал. | Пред.откл. | |||||
| 8321-4004-00 | Морзе 1 | АТ4; АТ5; АТ6; АТ7; АТ8 | 12,065 | + 0,008 | 62,0 | 1,0 |
| -01 | Морзе 2 | АТ4; АТ5; АТ6; АТ7; АТ8 | 17,780 | 75,0 | ||
| -02 | Морзе 3 | АТ4; АТ5; АТ6; АТ7; АТ8 | 23,825 | + 0,009 | 94,0 | |
| -03 | Морзе 4 | АТ4; АТ5; АТ6; АТ7; АТ8 | 31,267 | + 0,011 | 117,5 | 1,5 |
| -04 | Морзе 5 | АТ4; АТ5; АТ6; АТ7; АТ8 | 44,399 | 149,5 | ||
| -05 | Морзе 6 | АТ4; АТ5; АТ6; АТ7; АТ8 | 63,348 | + 0,013 | 210,0 | 2,0 |
| -06 | Морзе 0 | АТ4; АТ5; АТ6; АТ7; АТ8 | 9,045 | + 0,006 | 56,5 | 1,0 |
Калибр-втулка для проверки наружных конусов Морзе с лапкой, тип 2.
Калибры предназначены для комплексного контроля конусов инструментов 6, 7, 8 степеней точности с допусками по ГОСТ 2848-75 и размерами по ГОСТ 25557-2006 и ГОСТ 9953-82.
| Обозначение | Конус | Степень точности | D | I1 (h10) | Z ± 0,05 |
| Номинал. | |||||
| 8322-4014-00 | Морзе 1 | АТ4; АТ5; АТ6; АТ7; АТ8 | 12,065 | 62,0 | 1,4 |
| -01 | Морзе 2 | АТ4; АТ5; АТ6; АТ7; АТ8 | 17,780 | 75,0 | |
| -02 | Морзе 3 | АТ4; АТ5; АТ6; АТ7; АТ8 | 23,825 | 94,0 | 1,6 |
| -03 | Морзе 4 | АТ4; АТ5; АТ6; АТ7; АТ8 | 31,267 | 117,5 | 2,0 |
| -04 | Морзе 5 | АТ4; АТ5; АТ6; АТ7; АТ8 | 44,399 | 149,5 |
